Ocelové konzole
Vynášecí celonerezová konzole SICURO
Konzole slouží pro zakládání a vynesení předsazeného zdiva, tam kde není možné použít založení na betonový základ.

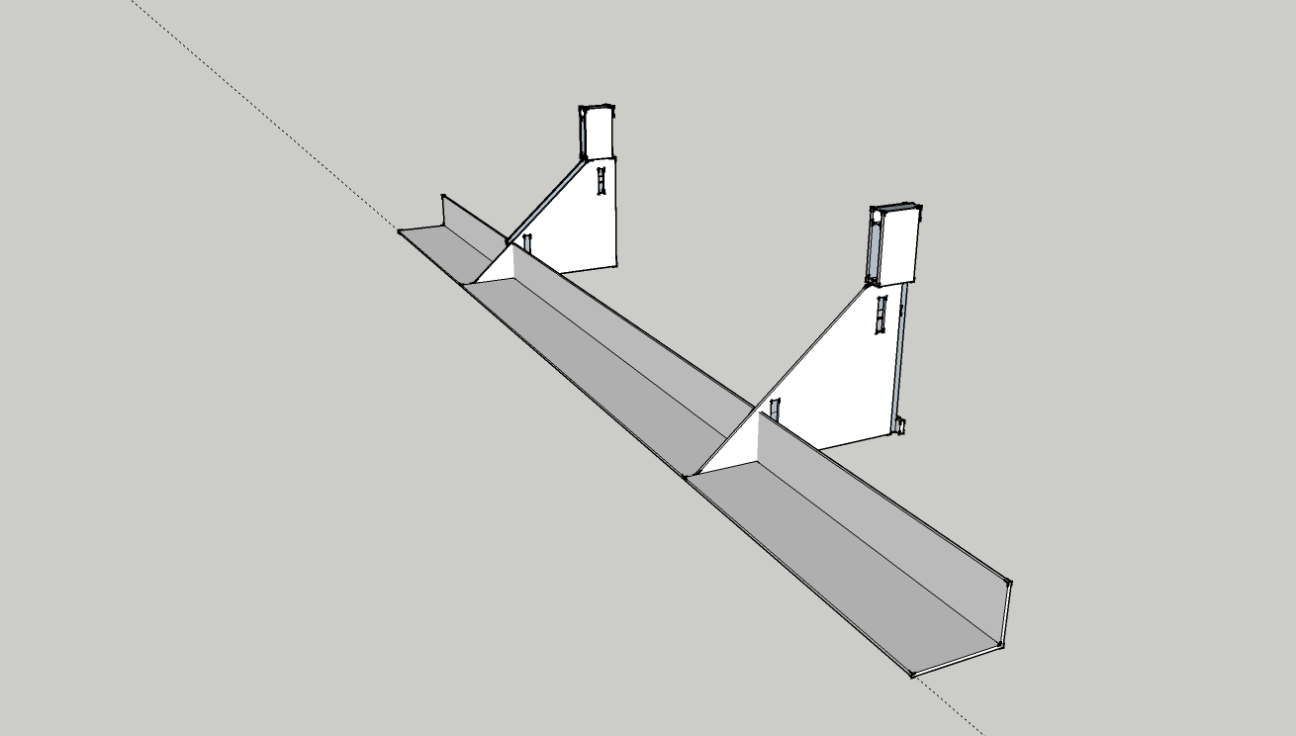

Konzole SICURO se skládá ze zakládacího L profilu a ze 2 kotvících trojúhelníkových bodů, hlavní výhodou konzoly je její stavitelnost ve 2 směrech, umožňuje seřídit konzoly podle nerovnosti podkladu až +- 20mm na výšku a +- 20mm na hloubku (předsazení fasády).
Montáž konzoly probíhá z několika kroků, je nutné konzolu seřídit do potřebné roviny pomocí šroubů M10x25 a matice M10 a dotáhnout na pevno utahovacím momentem 45Nm, dále je pro její plnou pevnost nutné svařit 2 trojúhelníkové svislé kotvící body dvěma koutovými sváry délky alespoň 10mm.
Konzole bude upevněna do železobetonu třídy min. C20/25 pomocí kotevní sady – závitová tyč průměru 12mm délky 200mm, chemická kotva vrtaná do otvoru 14mm, min.kotevní délka do betonu 100mm a upevnění pomocí karosářské podložky M12 s maticí M12.
Použitý materiál :
- nerezavějících plechů je použitý : AISI 430 F1 1.4016 DIN X6CR17
- matic a šroubů M10 x 25 DIN933/DIN934 A4/70
- sváry jsou použity koutové „4“ průběžné
- kontrola svárů vizuální
Délka konzol :
- 1000mm
- 1250mm
- 1500mm
Vynesení předsazené stěny od kotveného podkladního betonu po vnější líc podle použité cihly od 150mm do 350mm. Konzolu bude možné použít i pro podvěšení cihel, např. nad otvorovými prvky.
Do podkladu se dále vrtá trnová nerez kotva průměru 4mm, která se hmoždinou 8x50mm kotví do podkladu a trn se zazdívá do ložné spáry, v případě použití tepelné izolace se používá iso clip na trn, který zároveň tlačí tepelnou izolaci ke stěně.
Podklad a tepelnou izolaci je nutné vždy chránit proti povětrnnosti např. Oplechováním.
Celou fasádu je nutné posoudit jako celek vzhledem k obkládaným světovým stranám, různému ohřívání a ochlazování, možnému pohybu vlivem teplot, navrhnout dilatace, dimenze plechů a délky konzol, objemové hmotnosti cihel s maltou, šířce odvětrané spáry, tloušťce tepelné izolace atd.
Zatěžování konzol musí probíhat postupně po celém obvodu stavby, založení na 1bm bude běžně 1 patro stavby, cca sloupec zdiva 3 – 6m.
